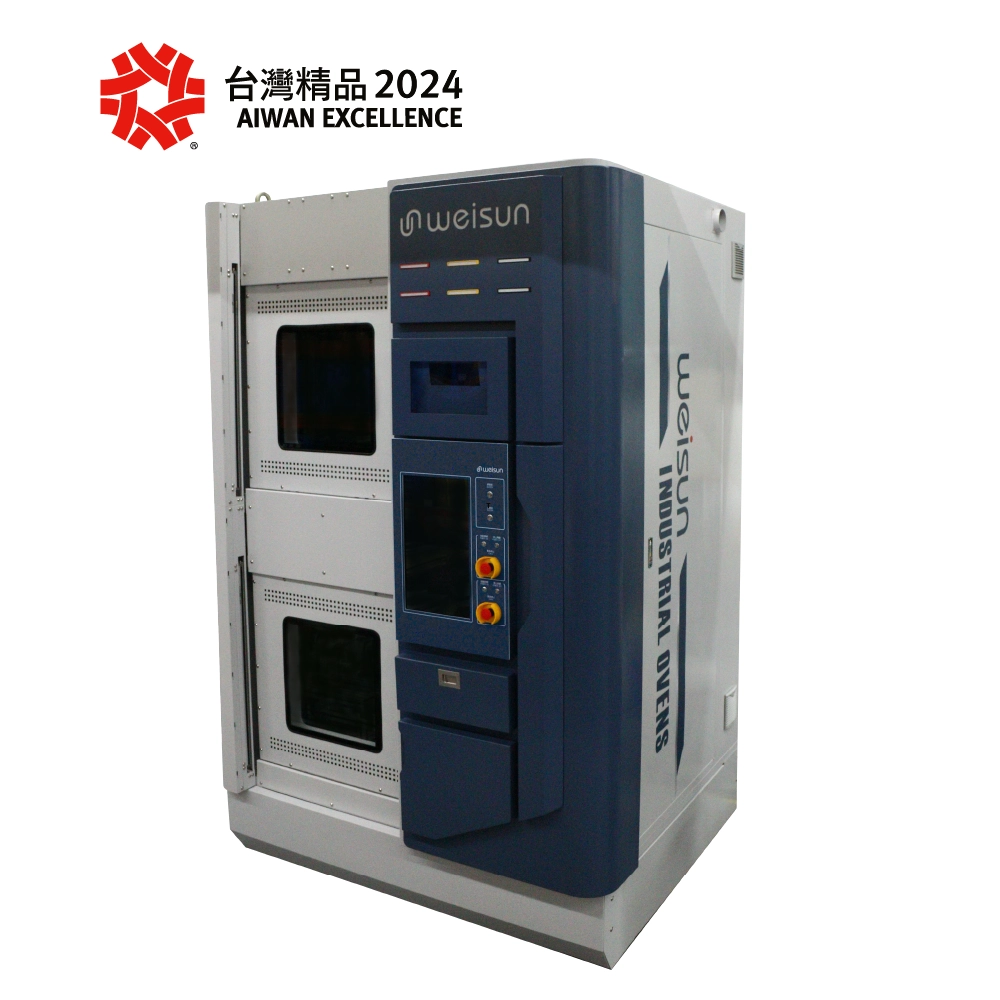

雙爐沉流式自動化無塵低氧化烤箱
榮獲第32屆台灣精品獎
商品編號：ANWOL
商品簡述：
- 廢熱回收
- 機台預警報系統
- 無人工廠自動化
- 溫度精控技術
- 智慧節流模組
- 雙爐門設計
- 自動控制與物聯網整合
特點說明
廢熱回收- 產品搭載專利多層風門結構，氣密性達99%以上，並增進保溫設計，提升20%~25%的節能效果。新水冷系統每分鐘平均冷卻效率達4.5℃，提高UPH產量。機身材料可回收達60%，並整合廢熱回收模組及溶劑回收，回收25%有機物溶劑，降低有機物附著腔體，減少維護時間，確保高良率產品。
機台預警報系統
- 在PCB印刷電路板廠之乾燥製程的應用場域，機台更訴求環境安全，因此在烤箱設計方面特別搭載攝像監控及遠端設定系統，含煙霧偵測器、觸控式螢幕及直觀式操作介面，期能提升機台運作效能之餘，也能降低工安事件。
無人工廠自動化
- 可搭配AGV/RGV/MGV或機械手臂，除原有通訊協議外，藉由搭載IPC、觸控螢幕及獨立應用程式，讓人機界面完整整合，可將機台相關數據依照PCB ECI 規範上傳至伺服器並搭配智慧監控鏡頭，提供客端連接智慧工廠。
溫度精控技術
- 可即時調校，在不降溫之下即時做溫度均勻性的調整。
智慧節流模組
- 利用智慧節流模組的自動調整的特性，控制氮氣量，可大量節省氮氣並維持爐內設定的含氧量要求，達到無氧化烘烤。
雙爐門設計
- 爐門採自動門設計，兩箱可獨立控制。

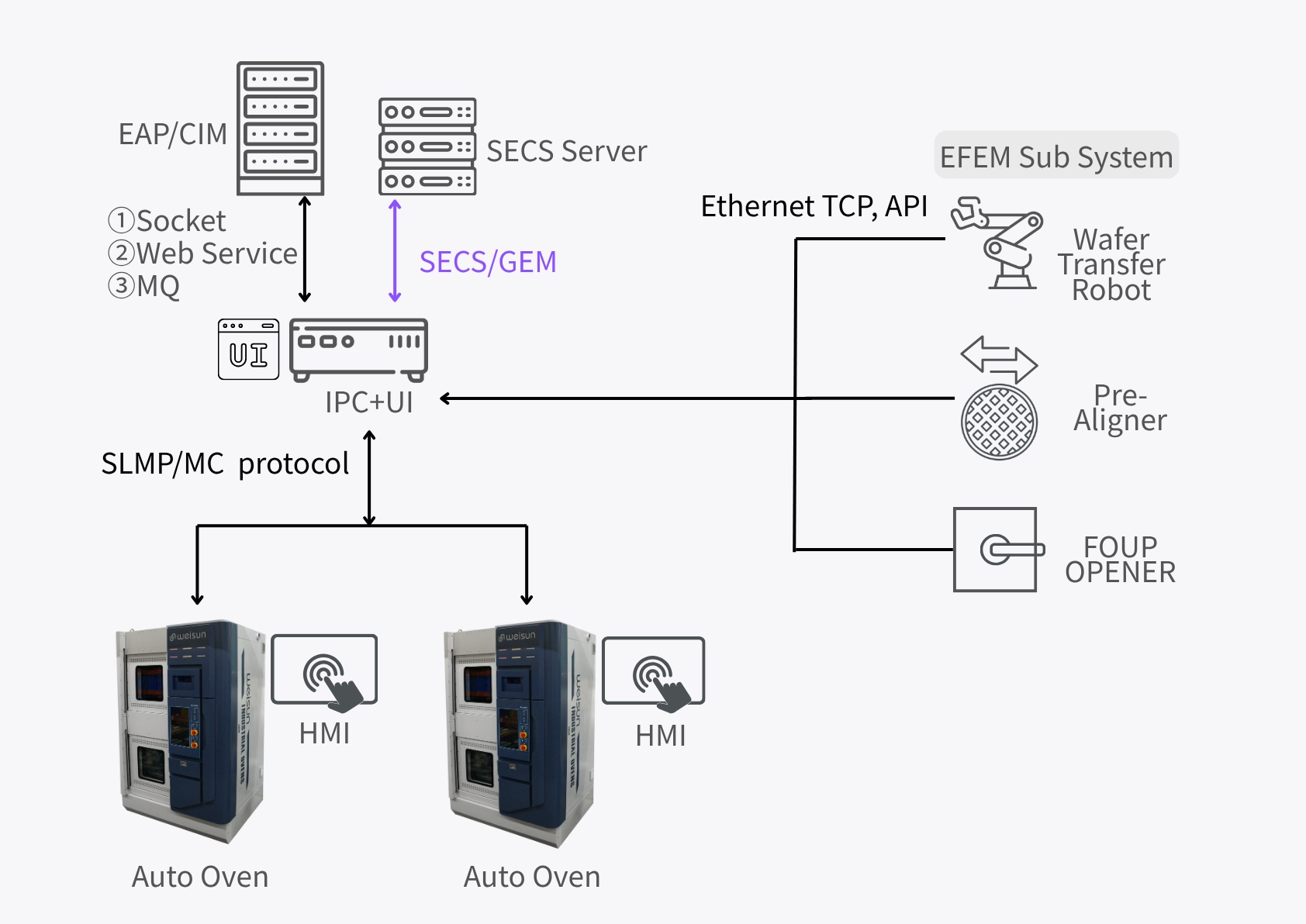

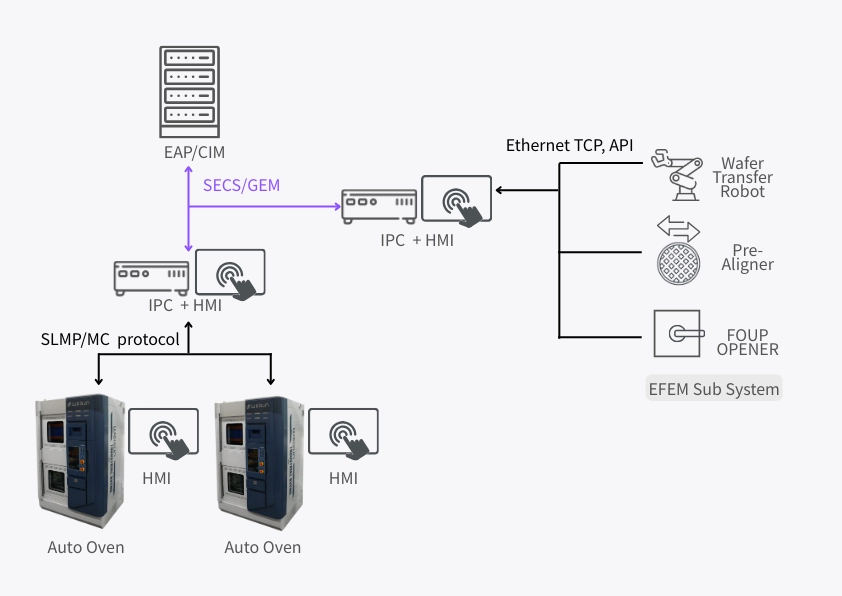

自動控制與物聯網整合
- 佈建感測器 ：溫度感測器、含氧量偵測器、N2氣體含量感測器、無人搬運車(AGV)電池容量檢知、物料在席檢知器(Loader/Unloader/烤箱)，自動開關位置檢知。
- 佈建驅動器：烤箱自動開關馬達與控制器、無人搬運車(AGV)(驅動馬達與堆高擺放 )、風流控制馬達在Loader與烤箱設備各配置一個連網型PLC控制器；Loader與機械手臂之間的聯繫透過WiFi聯網。
產品應用
半導體乾燥設備、電路板乾燥設備、PCB烘烤設備、 面板乾燥設備、ABF載板乾燥設備、LED乾製程、電子產業乾製程、氮氣熱風烤箱...等需乾燥、烘烤製程自動化生產之產業。
烤箱規格 OVEN SPECIFICATION (PLC／PC base)
| 詳細規格說明 | |
| 製程溫度 | RT ~450℃ |
| 溫度均勻度 | ± 1.5% |
| 無塵度 | ISO14644-1 Class 5 @ 0.3 µm |
| 冷卻方式 | 氣冷(N2/CDA)、水冷 |
| 搭配設備 | EFEM 、機械手臂 |
| 含氧量 | 20ppm |
| 操作介面 | 人性化操作介面，並可符合 ．CIM ．Ethernet & SECS/GEM ．PCB ECI |
| 選配 | ．氣冷快速降溫方式 ．Solvent 回收系統 ．快拆式內襯裝置 |
| 製程 | ．晶片和基板形式固化 ．PR/PI固化和烘烤 是晶圓等級及扇出型面板級封裝最佳固化解決方案。 |
